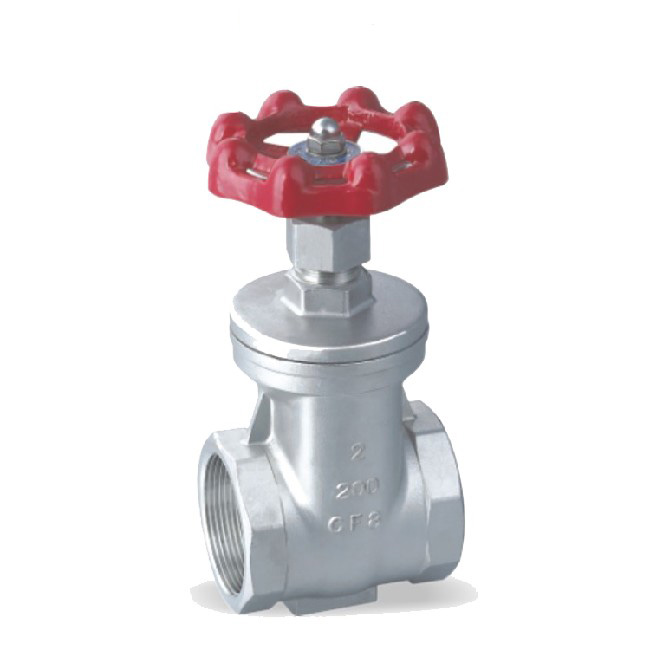

內螺紋閘閥產品簡述：
內螺紋閘閥采用硅溶膠精密鑄造，結構緊湊、造型美觀；螺紋閘閥具有流體阻力小，啟、閉所需力矩較小，形體結構比較簡單，制造工藝性較好等優點，且可以使用在介質雙向流動的管路上，全開時，密封面受工作介質的沖蝕比小。
內螺紋閘閥產品用途：
內螺紋閘閥是通過閥桿的相對運動，帶動閘板沿著與管道軸線相垂直的方向移動，從而達到閥門的開啟和關閉。螺紋閘閥采用硅溶膠精密鑄造成型，不銹鋼閥體、閥蓋。適用于水、油品、蒸汽、氣體及一般性腐蝕性液體。
不銹鋼絲口閘閥Z15W產品概述:
絲扣閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流。
不銹鋼絲口閘閥Z15W性能規范 specifications
公稱壓力 Nominal pressure | PN | 1.6,2.5,4.0,6.5 | Mpa |
強度試驗壓力 Strength testing pressure | PT | 2.4,3.8,6.0,9.6 | |
低壓氣密封試驗壓力 Seat testing pressure（low pressure） | 0.6 | Mpa | |
高壓氣密封試驗壓力 Seat testing pressure（high pressure | 1.8,2.8,4.4,7.1 | ||
適用介質 Applicable medium | Z15W-(16-64)C 水、油、氣WATER,oil，Gas | Z15W-(16-64)P 硝酸類 Nitric acid | Z15W-(16-64)R醋酸類 Acetic acid |
適用溫度Applicable temperature | （-40~180℃） | ||
不銹鋼絲口閘閥Z15W主要零件材料 Materials of main parts
零件名稱 Description of parts | Z15W-(16-64)C | Z15W-(16-64)P | Z15W-(16-64)R |
閥體 Body | WCB | CF8 | CF8M |
閘板Disc | WCB | CF8 | CF8M |
閥桿 Stem | 304 | 304 | 316 |
密封圈Sealring | ss304,ss316 | ||
填料 Packing | 聚四氟乙烯 Polyterafluoroethylene（PTFE) | ||
不銹鋼絲口閘閥Z15W主要外形尺寸 Main outer size
DN | G | L | H | D |
15 | 1/2″ | 55 | 90 | 70 |
20 | 3/4″ | 60 | 98 | 70 |
25 | 1″ | 69 | 108 | 70 |
32 | 1?″ | 76 | 128 | 80 |
40 | 1?″ | 80 | 152 | 100 |
50 | 2″ | 92 | 166 | 100 |

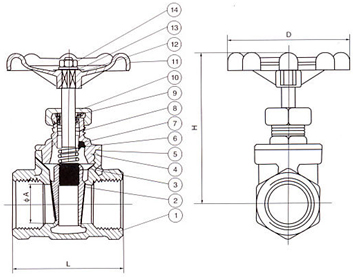

不銹鋼絲口閘閥Z15W結構圖:
